MTH investiert in neue Rohrbiegemaschine

13. Mai 2019

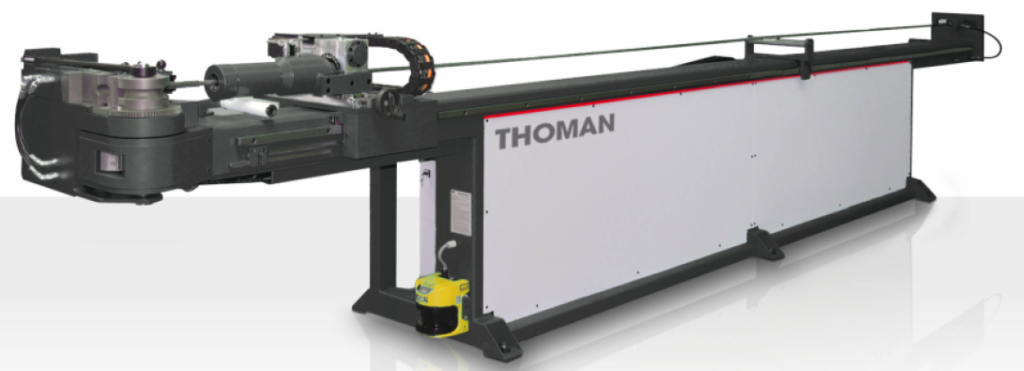

Die vollautomatische Rohrbiegemaschine FK60-3A-CNC biegt Rohre mit höchster Präzision und Produktivität. Die Maschine ist als Schweißkonstruktion aus schweren Stahlbauprofilen aufgebaut. Der kompakte, freistehende und exponiert angebrachten Biegekopf garantiert ein Höchstmaß an Biegefreiheit. Biegeteile können in einem weiten Bereich unter, teils hinter das Biegewerkzeug schwenken ohne dass eine Kollision mit dem Biegekopf oder Maschinengestell.

Der Biegeantrieb ist hydraulisch CNC geregelt und erfüllt höchste Ansprüche hinsichtlich Kraft und Präzision. Der Rohrvorschub sowie die Rohrdehnung sind servoelektrisch geregelt. Kurze Positionierzeiten der Achse bei gleichzeitig höchster Präzision sind stets gewährleistet. Maschinensteuerung und Servoantrieb entsprechen der neusten Generation der führenden europäischen Spezialisten in der Automatisierungstechnik (Bernecker und Rainer). Die Steuerungssoftware wurde komplett und mit modernsten Entwicklungstools (Microsoft. Net + B&R Automation Studio) neu entwickelt und ist auf dem aktuellsten Stand der Technik. Die neue CNC-S Steuerungssoftware ist die aktuellste und neuste Maschinensoftware aus dem Hause Thoman und bildet die Basis aller weiteren Entwicklung und Maschinensteuerungen. Die Pflege und Weiterentwicklung der Software ist somit über viele Jahre gewährleistet.

Die Programmierung erfolgt sehr einfach und intuitiv. Programmierkenntnisse in G-Code sind nicht erforderlich. Biegeteile können sehr einfach und schnell mittels des leistungsfähigen Programmassistenten erstellt werden. Die zu biegenden (Isometrie) wird hierbei bereits während der Eingabe grafisch aufgebaut bzw. dargestellt. Eingabefehler werden unmittelbar erkannt und ignoriert. Der Programmassistent erstellt im Hintergrund automatisch das Maschinenprogramm. Materialdaten und Werkzeugdaten werden in einer Datenbank gehalten so dass die Rohrlängung, Winkelauffederung, Radiusauffederung und Zuschnittlänge exakt berechnet werden und bereits das erste Biegeteil passgenau gebogen wird.

Die Erstellung eines Biegeprogramms sowie ein Werkzeugwechsel erfolgt innerhalb weniger Minuten. Die leistungsfähigen und schnellen Antriebe gewährleisten höchste Produktivität und Präzision im einsichtigen und mehrschichtigen Betrieb Die FK60-3A-CNC eignet sich somit für die Fertigung von Einzelteilen und Kleinserien in gleichem Maße wie für die Großserienproduktion.

Technische Daten:
-Länge Maschinenbett 6000mm
-Maximales Rohreinzugmaß 5300mm
-Maschinenabmessung 7000 x 1000 x 1200mm
-Maschinengewicht ca. 1500kg
-Systemdruck 250 bar

-Hydraulikpumpe Low_noise Innenzahnradpumpe
-Ölkühler temperaturgeregelt
-Installierte Antriebsleistung
-Betriebsspannung 400 V 32 A

Biegeleistung:
-Rundrohre 60 x 4,0mm Stahl
-Rundrohre 60 x 6,0mm Aluminium
-Vierkantrohr 40 x 40 x 2,5mm Stahl
-maximaler Biegeradius Ra max = 230 mm
-maximaler Biegewinkel 180° + 10° Überbiegung

Biegeachse:
-Antrieb hydraulisch geregelt
-Positioniergenauigkeit 0,03°
-Max. Biegegeschwindigkeit 20° sec (Vorlauf)
-Biegewelle und Zahnritzel aus einem Stück keine Passfederverbindung
-Biegewelle doppelt wälzgelagert, hindurch-, spiel-, verschließ-, und wartungsfrei(arm)
-Biegearm unten abgestützt Spannzylinder oben liegend Spannkraft einstellbar
-Biegerichtung entgegen Uhrzeigersinn
-Automatische Verriegelung und Rückdrehung der Biegewerkzeuges

Vorschubachse:
-Antrieb servomotorisch geregelt
-Positioniergenauigkeit 0,1mm
-max. Vorschubgeschwindigkeit 1000mm/sec
-Schiebekraft programmierbar

Spannfunktion Rohrvorschub:
-Hydraulisch
-Rohrspannung mittels Normspannzangen

Drehachse:
-Antrieb servomotorisch geregelt
-Positioniergenauigkeit 0,1° / max.
-Drehgeschwindigkeit 280° / sec

Spannfunktion am Biegewerkzeug:
-Pneumatisch programmgesteuert
-Unterstützt das Rohr und hält es in der Spur des Biegewerkzeuges

Dornrückzug:
-Hydraulisch
-Vorzeitiger Dornrückzug programmierbar
-Vordere und hintere Endlage einstellbar
-Hub bzw. Länge des Dornauszugs einstellbar

Weitere Kennzeichen:
-Freistehender sehr kompakter und exponiert angebrachter Biegekopf für höchste Biegefreiheit
-Gegenlager parallelöffnend. Hub. 50mm (gehärtete und geschliffene Führungen
-Farbe: Maschinengestell Anthrazitgrau RAL 7016/ Verkleidungsblech und Schaltschrank Lichtgrau RAL 7035

Folgende Ø (S235 schwarz) können verarbeitet werden:
-1/2 Zoll
-¾ Zoll
-1 Zoll
-42mm
-48mm
-60mm

Fragen Sie uns an, gerne übernehmen wir Lohnbiegedienstleistungen.
